Connettore ISO autoradio
Si tratta dello standard ISO 10487 che prevede diversi tipi di connettori. I più importanti sono il connettore A che porta l'alimentazione e il connettore B che porta il segnale per gli altoparlanti.

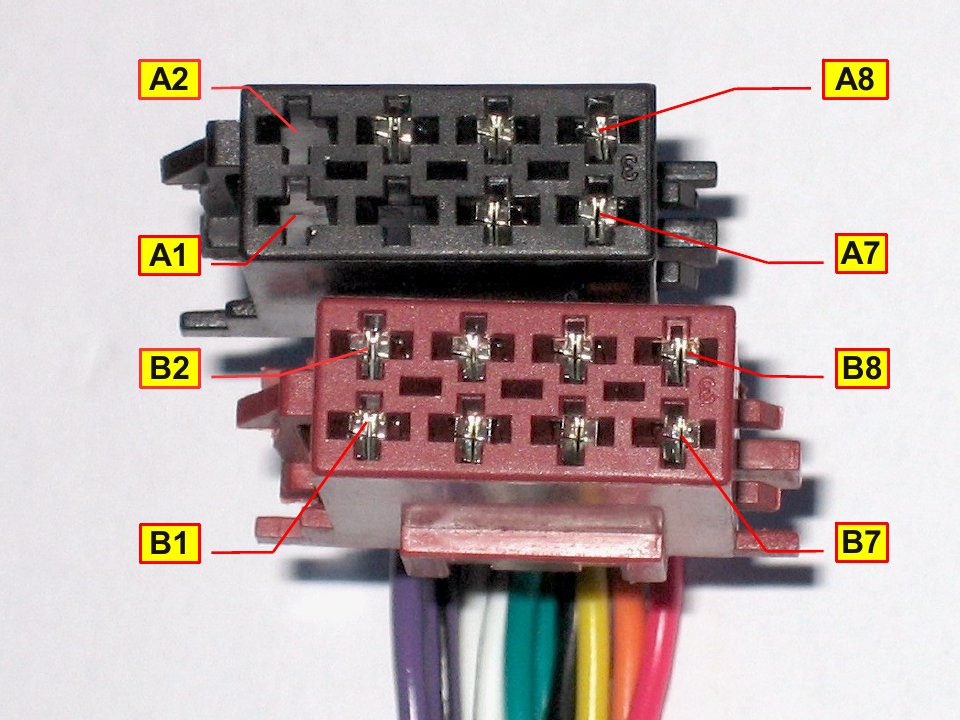

Il connettore A, solitamente di colore nero, ha una tacca di allineamento non centrata rispetto al lato su cui si trova, il connettore B, solitamente di colore bruno, ha invece una tacca centrale.
Le informazioni che seguono sono tratte da una pagina di www.ingegnerando.it.
Connettore A di alimentazione
| Pin | Colore | Funzione |
|---|---|---|
| 1 | ||
| 2 | Marrone | Questo cavo è usato per collegare il viva voce del cellulare in modo che quando squilla si abbassi il volume della radio. |
| 3 | ||
| 4 | Giallo | Serve per tenere le memorie e l'orologio dello stereo; è perciò collegato ad una alimentazione a 12 Volt costante (ovvero che rimane anche con la macchina spenta); tutta la corrente assorbita dallo stereo passa per questo filo, perciò nel caso notiate che a volumi alti l'illuminazione del frontalino lampeggi e vogliate maggiorare i fili per ovviare all'inconveniente sappiate che il filo da cambiare è questo (non il rosso come saremmo portati a pensare). |
| 5 | Blu/bianco | Questo cavo viene collegato agli amplificatori o a qualunque altra cosa vogliamo che si accenda nell'istante in cui accendiamo lo stereo; infatti all'accensione lo stereo fornisce su questo cavo 12 Volt. Attenzione: la corrente fornita è di 350mA perciò se volete collegare qualche utilizzatore (tipo un neon da tamarro o l'antenna che si alza da sola) dovete mettere un piccolo relè. |
| 6 | ||
| 7 | Rosso | Questo cavo è solitamente collegato al quadro e viene messo sotto tensione quando girate la chiave; il filo rosso, contrariamente al luogo comune non alimenta lo stereo (ci pensa quello giallo) ma dà solo l'abilitazione all'accensione, pertanto se volete che lo stereo funzioni anche a quadro spento dovete tagliarlo e collegarlo assieme al filo giallo. |
| 8 | Nero | La massa, collegata al polo negativo della batteria. |
Connettore B altoparlanti
| + | - | Colore | Altoparlante |
|---|---|---|---|
| 1 | 2 | Viola | Posteriore destro |
| 3 | 4 | Grigio | Anteriore destro |
| 5 | 6 | Bianco | Anteriore sinistro |
| 7 | 8 | Verde | Posteriore sinistro |
